363L系列单晶硅法兰装置式听泉鉴鲍

机能目标
整体机能是基于参考精度，情况温度影响与量程静压影响的综合偏差。

精度目标
±0.075%FS量程(惯例)

详细机能目标
(零基量程,参考前提,硅油充液,316不锈钢断绝膜片,4～20mA摹拟输入，数字微调值即是量程设定点值。)

精度
(参考精度包含迟滞性、基于端子的线性、设定才能和反复性)
 ±0.075%量程
若量程小于X
±[0.025+0.05(X/量程)]%

X取值

阻尼时候常数
总阻尼时候常数即是缩小器部件和膜盒的阻尼时候常数之和。缩小器组件阻尼时候常数在0～100秒规模可调。

膜盒(硅油)
时候常数（秒）(可按照现场现实情况设置时候常数，保举1S)

装置地位影响
与膜单方面平行标的目的的装置地位变更不会形成零漂影响,若装置地位与膜单方面跨越90°的变更,在0.4KPa规模内的零漂可经由进程调零校订,不影响量程。

电源影响
小于±0.005%量程/伏

功效目标
量程与传感器极限值

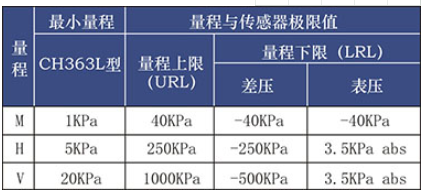

表1.363L型的量程与传感器极限值

零点与量程调剂请求
·零点与量程值可在表1中所表明的量程极限内肆意设定。
·量程必须大于或即是表1中所表明的最小量程。

利用场所
液体，气体与蒸汽的丈量场所

输入
二线4-20mA，用户可选线性。数字进程变量叠加于4-20mA旌旗灯号上，合用于任何利用HART和谈的主机。

电源
须要内部电源。规范听泉鉴鲍 (4-20mA）空载时任务在 14.5-45V dc。
回路负载极限

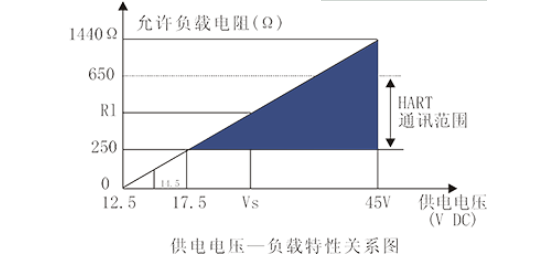

最大回路电阻由内部电源供电电压决议，干系以下：


注：带背鲜明现屏的听泉鉴鲍 供电电压规模为14.5～45V
本安系列听泉鉴鲍 供电电压规模为14.5～28V
HART通信时的任务电压应大于17.5V

静压极限与最大过压
对363L型极限值为0psia至法兰额外值或传感器
额外压力值中的小者。

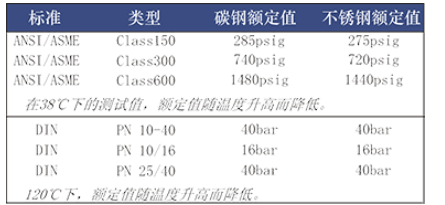

表2. 363L型法兰压力额外值
毛病体例
输入代码
如自诊断出传感器或微处置器毛病，听泉鉴鲍 则驱动输入一个高或低的报警旌旗灯号以提示用户。报警输入值取决于听泉鉴鲍 的工场组态体例：
线性输入：3.8＜I＜20.8
C4：I=20.8mA  毛病高
CN：I=3.8mA  毛病低

温度极限
情况
-20℃～＋70℃(通俗)
-40℃～＋85℃(最高)
储存
-46℃～110℃
带表头：-40℃～85℃
进程
大于即是大气压下，见下表

表3.363L进程温度极限

湿度极限
0-100%绝对湿度
启动时候
听泉鉴鲍 加电2秒内到达机能目标
机器机能目标
电气接口
ANSI(美标) NPT1/2(F)内罗纹
ISO(国标) M20×1.5内罗纹

进程接口
高压侧：法兰尺寸(履行国度、化工规范)
NP系列：DN25 DN40 DN50 DN80 DN100
PN2.5 PN6 PN10 PN16 PN25 PN40
Class系列：1英寸 1½英寸 2英寸、3英寸、4英寸
150lb、300lb
 高压侧：1/4-18NPT锥管内罗纹
“丁”字形讨论：M20×1.5外罗纹及后部焊接引压管
“腰”字形讨论：1/2-14NPT锥管内罗纹
1/2-14NPT引压过渡头及后部焊接引压管

进程接液件
进程断绝膜片：316L不锈钢，哈氏合金C(拔出筒无此选项)，钽(拔出筒无此选项)。
排液/排气阀
316不锈钢
进程法兰与讨论
316不锈钢
363L型进程接液件
法兰式进程接口（听泉鉴鲍 高压侧）
进程膜片，包含进程垫圈打仗外表
316L不锈钢，哈氏合金C或钽
伸出局部
316不锈钢
装置法兰
碳钢镀锌或不锈钢
高压侧进程毗连（变压器高压侧）
断绝膜片
316L不锈钢
高压侧法兰与讨论
316不锈钢
非接液件
电子外壳         涂层      表盖O型环
压铸铝 IP65      喷塑      丁腈橡胶
