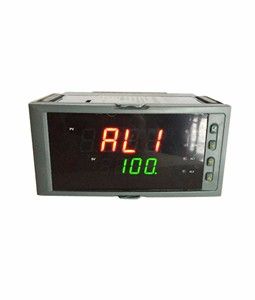

LD-1100/1104系列简略单纯型单回路数字显现节制仪接纳模块化布局，布局简略、操纵便利、性价比高，合用于塑料、食物、包装机器等行业。
单路输入，双屏LED数码显现。
具有33种旌旗灯号输入功效，可肆意挑选输入旌旗灯号范例，丈量精度为0.3％FS 。
LD-1100型号的热电阻\热电偶旌旗灯号分辩率可切换：1℃或0.1℃；LD-1104型号的旌旗灯号分辩率为1℃。
具有高低限报警功效，带LED报警灯唆使。
具有电压、电流变送输入旌旗灯号可选。
撑持RS485通信接口，接纳规范MODBUS RTU通信和谈。
带DC24V配电输入，为现场听泉鉴鲍
配电。
输入、输入、电源、通信彼此之间接纳光电断绝手艺。
具有多种形状尺寸及款式供用户挑选。
参数设定暗码锁定，参数设置断电永远保管。

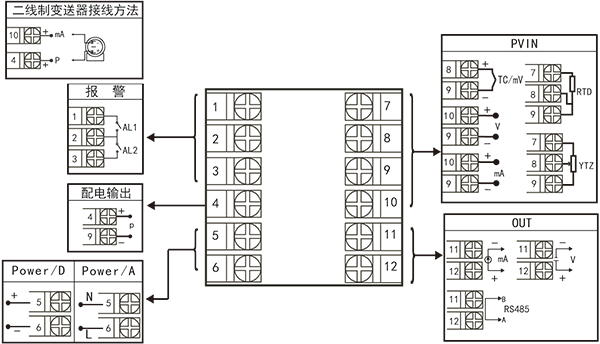

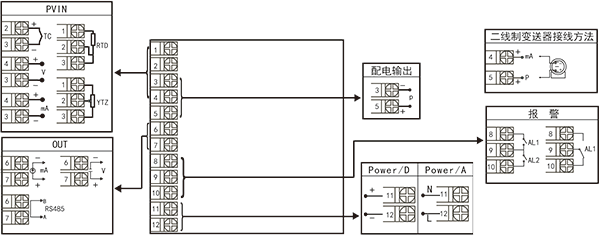

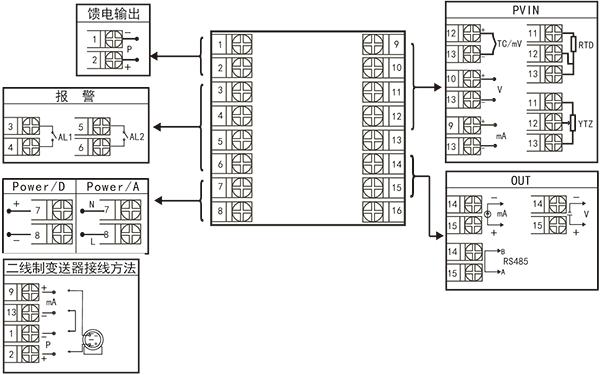

规格尺寸为A、B、C、D、E型接线图
注：既然式仪器盖板接线两端接线鼻子标有最终目的不这样，见教想法1：
本建材仅限参考资料，为有时的进步物质性能，本系统中每件事的所有所有图片及性能数据若有降重，恕不自行决定提醒，为谢坦诚相待！本机构开展对每件事的传统手工艺数据和所有所有图片的终究会塑造权。
| ①金桥铜业跨接线的截面积大小大小 | ②输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号(丈量规模) |
| A B C D E F H | 160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(体例) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(体例) 48*48*110mm(体例) | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 | 热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～500Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 外部保留 外部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 外部保留 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 |
| ③输入(OUT) | |||
| 代码 | 输入范例(负载电阻RL) | ||
| X 0 1 2 3 4 5 D1 | 无输入 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口(Modbus) | ||
| ④报警(继电器触点输入) | |||
| 代码 | 报警限数 | ||
| X 1 2 | 无输入 1限报警 2限报警 | ||
| ⑤馈电输入 | |||
| 代码 | 馈电输入(输入电压) | ||
| X P | 无输入 馈电输入 如“P(24)”表现馈电输入24V。 | ||
| ⑥供电电源 | |||
| 代码 | 电压规模 | ||
| A D | AC/DC100～240V(50/60Hz) DC 20～29V | ||
| ⑦备注 | |||
| 无备注可省略 | |||
